Generierung eines 3D Brücken – und Schadenmodells der Nibelungenbrücke auf Basis der SIB-Bauwerke Datensätze

Generierung eines 3D Brücken – und Schadenmodells der Nibelungenbrücke auf Basis der SIB-Bauwerke Datensätze

Im Rahmen des Teilprojekts „Raumlink“ (D02) wurden Konvertierungsmethoden entwickelt, die es ermöglichen, die im Bauwerksmanagementsystem „SIB-Bauwerke“ gespeicherten Daten der Nibelungenbrücke in strukturierte Graphen und dreidimensionale Modelle zu überführen.

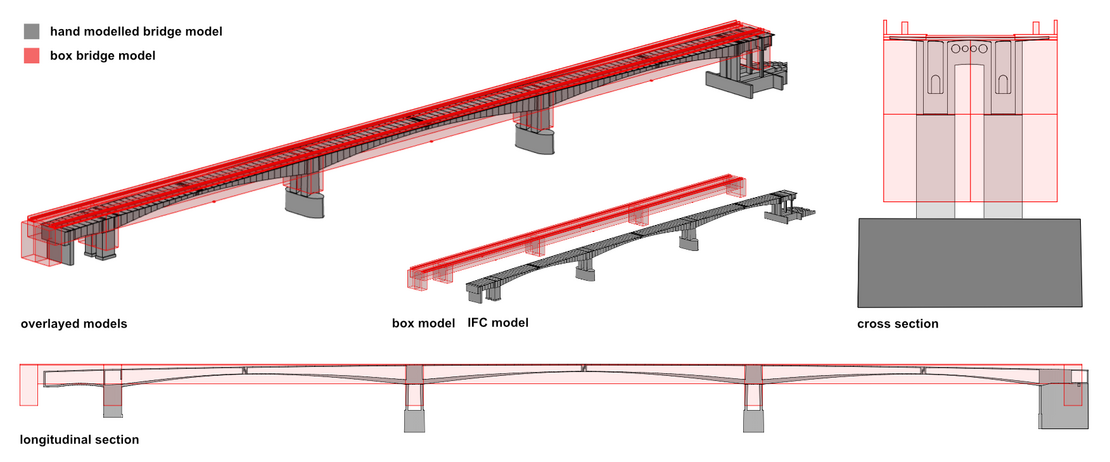

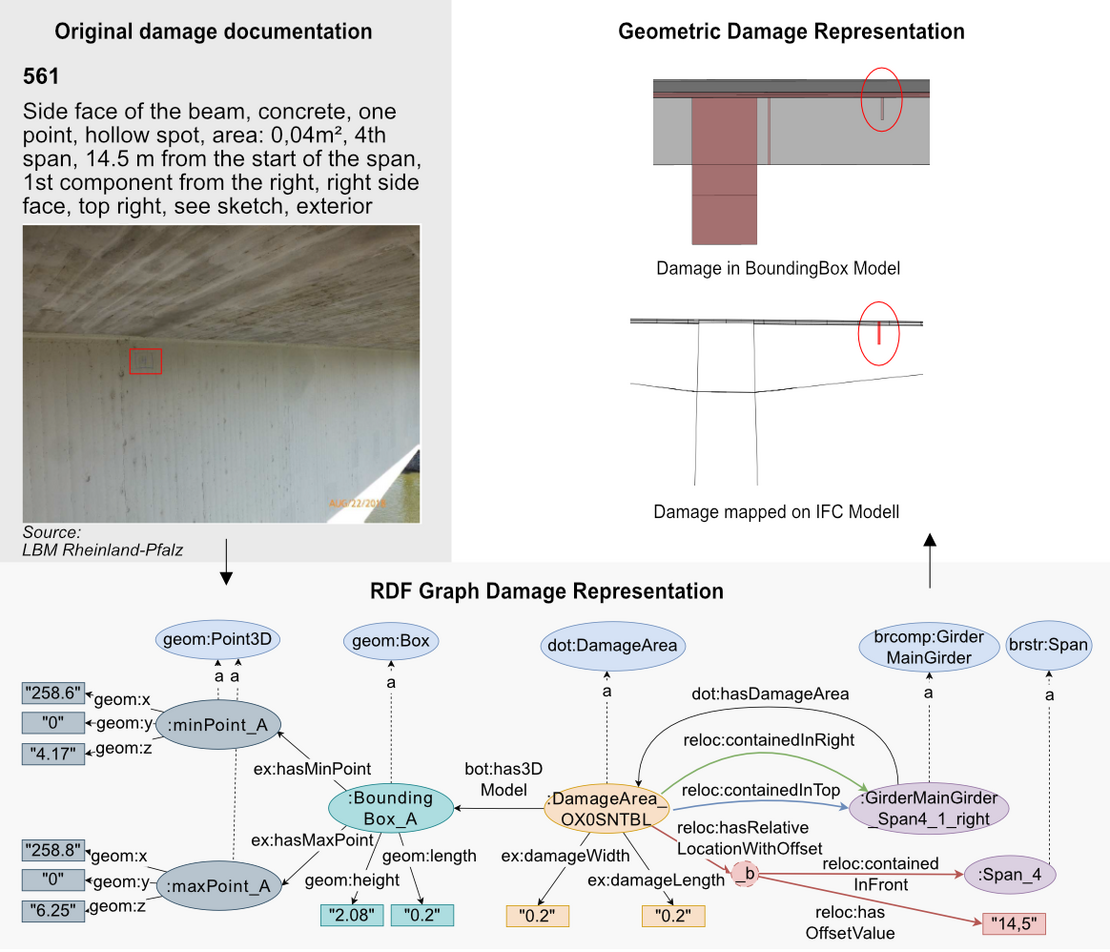

Durch die Auswertung der Bauwerksdaten in SIB-Bauwerke konnte ein grobes Modell der gesamten Nibelungenbrücke automatisch erstellt werden (siehe Abb. 1). Auf dieser Grundlage wurden die dokumentierten Schadensinformationen aus SIB-Bauwerke ausgelesen und die entsprechenden Schadensortsbeschreibungen in räumliche Relationen sowie geometrische Repräsentationen umgewandelt (siehe Abb. 2).

Für die Nibelungenbrücke gelang es, 90 % der insgesamt 2.261 Schadenseinträge aus den Jahren 1997 bis 2021 zu verarbeiten und in dreidimensionalen Modellen sowie strukturiert abfragbaren Graphen bereitzustellen. Dadurch können die SIB-Bauwerke-Daten und die neu erstellten räumlichen Repräsentationen der Inspektionsdaten gezielt abgefragt werden. So können beispielsweise auch historische Brückenzustände und Schadensverläufe in die Methoden und Analysen anderer Projekte des SPP 100+ integriert werden.
